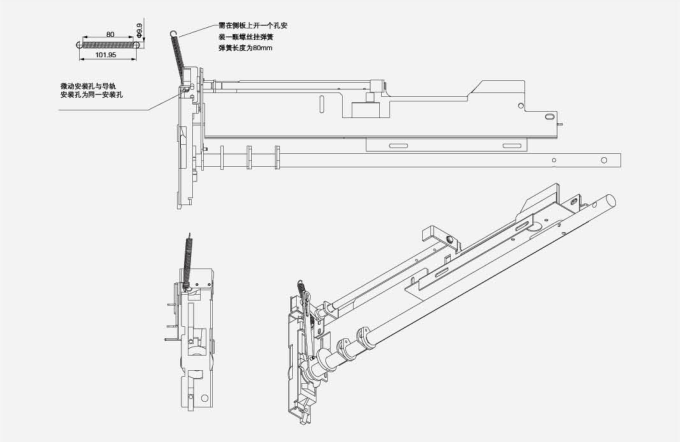

Блокировка заземления с приоритетом ручного привода (вариантный тип) 5HG.363.010.8.2-S

Блокировка заземления (приоритет ручного управления, опциональная модель) 5HG.363.010.8.2-S — это опциональное стандартизированное механическое устройство блокировки, предназначенное для компактных кольцевых сетевых устройств, газонаполненных шкафов и среднерамных высоковольтных распределительных...

Отправить заявку

Описание

маркер

Блокировка заземления (приоритет ручного управления, опциональная модель) 5HG.363.010.8.2-S — это опциональное стандартизированное механическое устройство блокировки, предназначенное для компактных кольцевых сетевых устройств, газонаполненных шкафов и среднерамных высоковольтных распределительных шкафов с напряжением 12kV/24kV и шириной корпуса 550mm. Его ключевая особенность — логика приоритета ручного управления: при сохранении базовой функции двусторонней принудительной механической блокировки («заземление можно завести только при закрытой двери, а при заведенном заземлении дверца открыть нельзя») дополнительно реализован переключатель приоритета ручного управления и защита от взаимного включения при электроприводе. Устройство совместимо с рабочими механизмами заземляющих выключателей серии 5HG/5YF с функцией электропривода, а также с компонентами передачи движения, такими как коническая шестерня 5HG.577.1002 и коленчатый шарнир 5HG.233.030.2. Оно соответствует требованиям стандартов GB 3906, IEC 61439 к точности передачи движения при эксплуатации, надежности блокировки и приоритету ручного/электрического управления, и является ключевым защитным компонентом блокировки, обеспечивающим две функции из «пятизащит» распределительных шкафов («предотвращение попадания в подключенное к сети отсек» и «предотвращение включения под напряжением при заведенном заземлении») и адаптированным для сценариев электромодификации.

1. Основное назначение и область применения

Основное назначение

Как устройство блокировки заземления с приоритетом ручного управления, специально предназначенное для узких корпусов шириной 550mm, оно совместимо с системой стальных направляющих второго поколения и базовыми алюминиевыми направляющими. Может быть интегрировано без дополнительных доработок с конической шестерней 5HG.577.1002, коленчатым шарниром 5HG.233.030.2 и заземляющими выключателями серии 5YF с электроприводом. Обладает логикой блокировки: при ручном управлении принудительно разрывает цепь электропривода, а при работе электропривода блокирует ручной интерфейс. Реализует двустороннюю принудительную механическую блокировку с приоритетом ручного управления и жесткое ограничение хода. Подходит для электромодификации новых шкафов шириной 550mm, модернизации старых шкафов данной ширины под электропривод, апгрейда систем блокировки с ручным/электрическим управлением, позволяет осуществлять быструю установку без сверления дополнительных отверстий.
