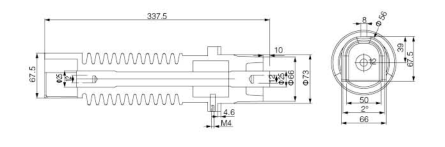

Булавка учетной камеры 24-289

Изоляционный проходной ввод для счетных шкафов 24-289 — это специализированное изоляционное сквозное вспомогательное устройство, предназначенное для таких оборудования, как 24kV средне- и высоковольтные счетные шкафы, счетные кольцевые сетевые устройства и комбинированные счетные ящики. Имеет ном...

Отправить заявку

Описание

маркер

Изоляционный проходной ввод для счетных шкафов 24-289 — это специализированное изоляционное сквозное вспомогательное устройство, предназначенное для таких оборудования, как 24kV средне- и высоковольтные счетные шкафы, счетные кольцевые сетевые устройства и комбинированные счетные ящики. Имеет номинальное напряжение 24kV и номинальный ток 289A, используется преимущественно для сквозной изоляции, электрической коммутации и передачи счетных сигналов через металлические перегородки корпусов счетных шкафов. Выполняет функции изоляционного разделения высоковольтных токоведущих частей и металлических корпусов шкафов, сквозного соединения шин/кабелей счетных цепей, а также герметичной защиты, выступая как ключевой компонент, гарантирующий стабильность счетной точности, соответствие требованиям по изоляционной безопасности и надежную работу счетных шкафов.

1. Основное назначение и область применения

Основное назначение
1. Сквозная коммутация и передача счетных сигналовИспользует интегрированную конструкцию «изоляционный корпус + высокоточный токопроводящий стержень», токопроводящий стержень выполнен из тугоплавкой меди T2 с серебряным покрытием (серебряное покрытие повышает электропроводность и коррозионную стойкость). Может напрямую проходить через металлические перегородки высоковольтного отсека и счетного отсека внутри счетного шкафа, обеспечивая электрическое соединение шин или кабелей счетной цепи. Контактное сопротивление не превышает 30 мкОм, а тепловыделение соответствует требованиям стандарта GB/T 11022 для электрооборудования, гарантируя стабильную передачу тока 289A с низкими потерями при напряжении 24kV. Стержень имеет равномерное токопроводящее сечение без искажений тока, что обеспечивает точность сбора сигналов счетным трансформаторами и исключает счетные ошибки.
2. Высокопрочная изоляционная и разделительная защитаИзоляционный корпус изготовлен методом автоматического давления-гелеобразования (APG) из эпоксидной смолы, его диэлектрическая прочность не менее 25kV/mm, путь поверхности утечки тока не менее 300 мм, что соответствует требованиям эксплуатации в сильно загрязненных районах для напряжения 24kV. Корпус полностью оборачивает токопроводящий стержень, эффективно разделяя высоковольтные проводники и металлический корпус шкафа, предотвращая пробой изоляции, поверхностный разряд и пробой по поверхности. Поверхность корпуса гладкая и устойчивая к образованию следов разрядов, что позволяет адаптироваться к долгой эксплуатации счетных шкафов на открытом воздухе или в распределительных камерах.
3. Герметичная защита двух отсековНа обеих концах ввода установлены уплотнительные прокладки из силиконового каучука (обладающие лучшей атмосферостойкостью, чем нитрильный каучук), которые плотно прилегают к поверхности установки металлической перегородки шкафа. В сочетании с герметичной конструкцией шкафа обеспечивает газонепроницаемую и пыленепроницаемую герметизацию между высоковольтным отсеком и счетным отсеком с классом защиты IP54, предотвращая проникновение пыли, влаги и коррозионных газов между отсеками, а также защищая счетные элементы от снижения точности и сокращения срока службы из-за влажности и загрязнения.
4. Адаптация к модульной компоновке счетных шкафовВыполнен по стандартизированным размерам, осевые и радиальные размеры полностью соответствуют предусмотренным отверстиям отсеков 24kV счетных шкафов, не требуя дополнительной доработки конструкции шкафа. Фланец ввода оснащен позиционирующими штырями, что позволяет быстро и точно устанавливать его при монтаже, адаптируясь к модульной компоновке счетных шкафов «высоковольтный блок + счетный блок + блок управления» и повышая эффективность сборки шкафов.
