Обзор

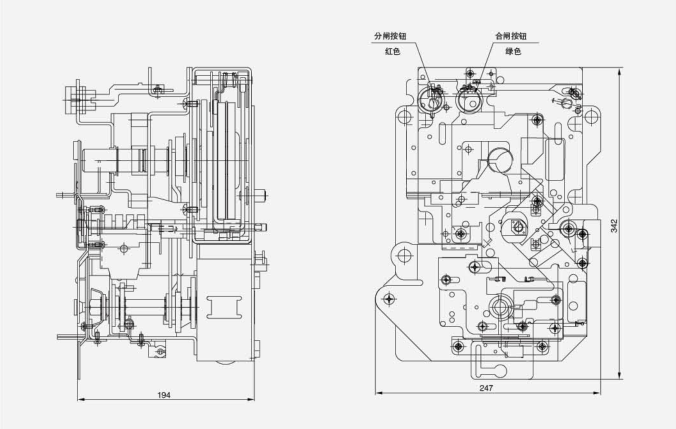

Пружинный привод типа CF, комплектуемый к высоковольтным кольцевым сетевым шкафам, является сопутствующим оборудованием для коммутационных устройств переменного тока напряжением 12 кВ в металлическом кожухе. Данная серия приводов использует плоскую спиральную пружину для накопления энергии и управления работой нагрузочного выключателя, а для операций заземления применяется система накопления энергии с помощью сжимающей пружины через среднюю позицию.
Механизм имеет три рабочих положения для операций: замыкание, разделение и заземление. Продукты данной серии обладают функцией «пяти видов защиты» по блокировке, а также характеризуются компактностью, удобством монтажа и широкой адаптивностью.
Все изделия проходят полную проверку перед выпуском со завода и соответствуют требованиям стандартов:
- GB3804-2004 «Нагрузочные выключатели переменного тока высокого напряжения напряжением 3,6 кВ–40,5 кВ»
- GB3906-2006 «Коммутационные устройства переменного тока напряжением 3,6 кВ–40,5 кВ в металлическом кожухе»
- GB16926-2009 «Комбинированные нагрузочные выключатели и предохранители переменного тока высокого напряжения»
Инструкция по эксплуатации
-
Накопление энергии в механизме:Проверить изделие на отсутствие деформаций, возникших при транспортировке. Закрепить механизм на нагрузочном выключателе в соответствии с монтажным чертежом. Вставить специальный рукоятник управления в верхнюю часть механизма и повернуть его по часовой стрелке на около 120 градусов — механизм завершит накопление энергии в пружине.При электродвигательном управлении энергия накапливается в пружине за счет привода от электродвигателя.
-
Операция замыкания цепи:Нажать кнопку замыкания, или при электродвигательном управлении подать питание на катушку замыкания — пружина замыкания высвободит энергию, и механизм приведет в действие основной контур нагрузочного выключателя для замыкания.
-
Операция разделения цепи:Нажать кнопку разделения, или при электродвигательном управлении подать питание на катушку разделения — пружина разделения высвободит энергию и приведет в действие основной контур нагрузочного выключателя для разделения.
-
Операция замыкания заземляющего контура:Вставить рукоятник управления в нижнюю часть механизма и повернуть его по часовой стрелке на около 90 градусов — заземляющий контур нагрузочного выключателя замыкается под действием силы пружин механизма. В этом состоянии операция замыкания основного контура невозможна.
-
Операция разделения заземляющего контура:Повернуть рукоятник управления против часовой стрелки на около 90 градусов — заземляющий контур нагрузочного выключателя разделяется под действием силы пружин механизма. В этом состоянии допускаются операции замыкания или заземления.
