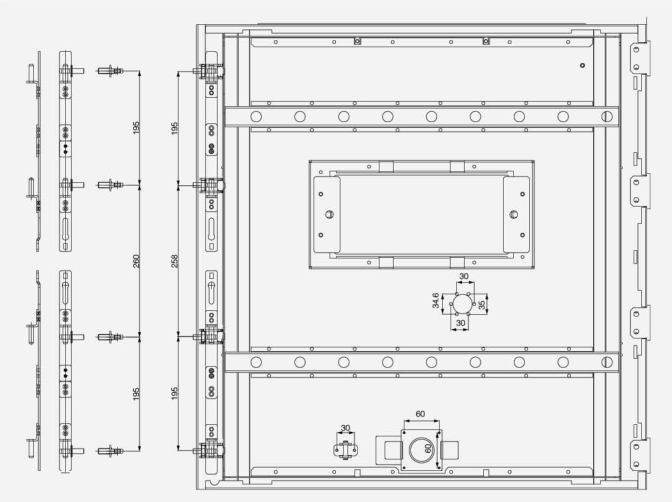

Серия комплектующих для быстроразборного тягового замка，Модель для государственной электросети: Четыре замочные пластины для средней двери 5HG.ZM-4

Серия комплектующих для быстроразборного тягового замка，Модель для государственной электросети: Четыре замочные пластины для средней двери 5HG.ZM-4

Характеристика деталиЧетверная блокировочная пластина для средней двери типа Госсети 5HG.ZM-4 — это ключевой компонент механической блокировки, разработанный строго в соответствии со стандартами шкафов Государственной сети Китая. Специально создан для реализации взаимодействующей блокировки с ц...

Отправить заявку

Описание

маркер

Характеристика деталиЧетверная блокировочная пластина для средней двери типа Госсети 5HG.ZM-4 — это ключевой компонент механической блокировки, разработанный строго в соответствии со стандартами шкафов Государственной сети Китая. Специально создан для реализации взаимодействующей блокировки с целью предотвращения ошибочных операций между средней дверью шкафов, соответствующих стандартам Госсети (среднекоммутационные шкафы с выключателями, кольцевые сетевые устройства, комплектные трансформаторные подстанции и т.д.), основным управляющим механизмом, тележкой-носителем и заземляющим выключателем. Является важным стандартным элементом для обеспечения системы пяти мер безопасности электрооборудования, полностью соответствующим техническим нормативам и требованиям эксплуатации блокировки шкафов Госсети.

Изготовлена из высококачественной углеродистой стали марки 45# или нержавеющей стали 304, проходит многостадийную обработку: точная штамповка, гибка, удаление заусенцев, закалка с отпуском. Поверхность защищена цинкованием с пассивацией или электростатическим порошковым напылением, сочетая в себе высокую прочность на растяжение, сопротивление сдвигу, отличную коррозионную стойкость и устойчивость к солевому туману. Адаптируется к严苛ым промышленным условиям (на открытом воздухе, с высокой концентрацией пыли и влажности), не подвержена деформации и коррозии при длительной эксплуатации. Размерные допуски, монтажные отверстия и ход взаимодействия пластины строго соответствуют стандартам шкафов Госсети, обеспечивая точную совместимость со средними дверями, управляющими механизмами и тележками-носителями шкафов ведущих брендов, сертифицированных по Госсети. Устанавливается с помощью болтового крепления без дополнительной обработки и регулировки, что гарантирует высокую эффективность монтажа. Как серийный стандартный компонент, она может комбинироваться с блокировочными штоками, седлами и толкателями блокировки той же серии, удовлетворяя требованиям блокировки средних дверей различных моделей шкафов, соответствующих стандартам Госсети.
Назначение и функцииОсновные функции взаимодействующей блокировки
- Четверная взаимодействующая блокировка для предотвращения ошибочных операций: глубоко интегрирована с основным управляющим механизмом шкафа, тележкой-носителем и заземляющим выключателем, реализуя логику四重ной механической блокировки — невозможность перемещения тележки при включенном выключателе, невозможность открытия средней двери при нефиксированной тележке в рабочем/испытательном положении, невозможность включения выключателя при открытой средней двери, невозможность закрытия средней двери при неотключенном заземляющем выключателе. Коренным образом исключает нарушения эксплуатации, такие как выдвижение или заправка тележки под нагрузкой, случайное попадание в зоны с напряжением, и строго соответствует требованиям системы пяти мер безопасности электрооборудования.
- Усиленная защита четырехточечной блокировкой: четыре блокировочные пластины выполнены по схеме распределенной симметричной компоновки, формируя с блокировочными штоками и седлами жесткую многоточечную блокировочную структуру. После блокировки общее сопротивление растяжению составляет ≥5 кН, а сопротивление сдвигу — ≥3 кН, что эффективно предотвращает вскрытие двери извне и защищает оборудование в критически важных зонах шкафа, таких как камера выключателя и камера шины.
- Наглядная обратная связь о состоянии: на концах пластин предусмотрены выступающие позиционные маркеры, которые в совокупности с индикаторами состояния на панели управления шкафа позволяют персоналу по эксплуатации визуально определять состояние взаимодействия между средней дверью и основным механизмом по выдвинутому или заправленному положению пластин, обеспечивая быструю диагностику эксплуатационных неисправностей оборудования и повышение эффективности технического обслуживания.
Вспомогательные функции адаптации
- Гибкая совместимость при монтаже: поддерживает прямое и обратное монтирование, совместима со средними дверями шкафов Госсети различной толщины, обеспечивает надежное крепление и простоту замены во время технического обслуживания, удовлетворяя требованиям серийной сборки шкафов и модернизации старых шкафов Госсети.
- Защита от воздействия окружающей среды: поверхностная защитная обработка эффективно защищает от влажности, солевого тумана и промышленной пыли на открытом воздухе; контактные поверхности пластин, участвующие в взаимодействии, отполированы и смазаны, гарантируя плавное возвратно-поступательное движение на протяжении всего срока эксплуатации и предотвращая отказ системы блокировки из-за коррозии или заедания.
- Стандартизация для снижения затрат и повышения эффективности: полностью соответствует стандартам блокировки шкафов Госсети, позволяет напрямую заменять традиционные нестандартные блокировочные пластины, сокращая ассортимент запасных частей на складе, повышая нормативность и единообразие эксплуатационного управления шкафами в системе Госсети и снижая долгосрочные затраты на техническое обслуживание.
Область примененияШироко используется для установки системы блокировки на средние двери средне압ных электроустановок напряжением 10 кВ/24 кВ/35 кВ, соответствующих стандартам Госсети, включая среднекоммутационные шкафы с выключателями, кольцевые сетевые устройства, комплектные трансформаторные подстанции, комплектные распределительные устройства и другое электрооборудование. Типичные сценарии применения:
- Высоковольтные и низковольтные промышленных предприятий, городских сетей электросupply и торговых комплексов, принадлежащих Государственной сети Китая: используется для взаимодействующей блокировки между средней дверью, тележкой-носителем и выключателем, предотвращая электротравмы и повреждение оборудования, вызванные ошибочными операциями персонала.
- Уличные кольцевые сетевые устройства, распределительные пункты и комплектные трансформаторные подстанции, соответствующие стандартам Госсети: обеспечивает стабильную работу системы блокировки в условиях повышенной влажности, солевого тумана и высокой концентрации пыли, гарантируя безопасную эксплуатацию оборудования.
- Проекты стандартизированной модернизации старых шкафов Госсети: замена корродированных или заедших нестандартных блокировочных пластин, восстановление функций системы пяти мер безопасности шкафов и соответствие требованиям актуальных нормативов безопасной эксплуатации Госсети.
