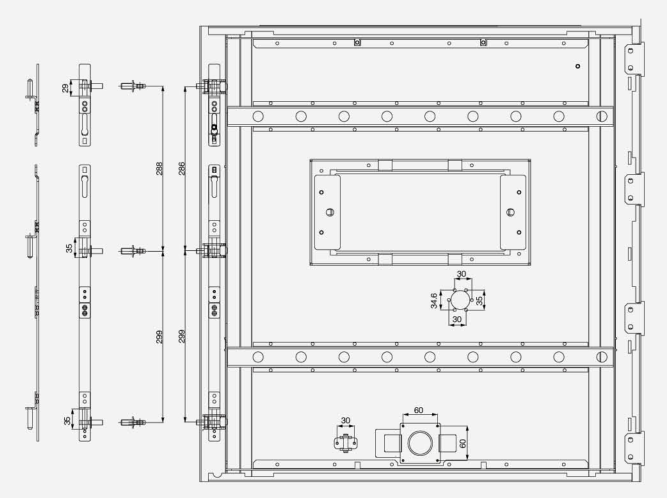

Серия комплектующих для быстроразборного тягового замка，Стандартный тип: Три замочные пластины для средней двери 5HG.ZM-3

Характеристика деталиТройная блокировочная пластина для средней двери стандартного типа 5HG.ZM-3 — это ключевой стандартный компонент механической блокировки, предназначенный для электрических шкафов (среднекоммутационных шкафов с выключателями, кольцевых сетевых устройств, комплектных трансфор...

Отправить заявку

Описание

маркер

Характеристика деталиТройная блокировочная пластина для средней двери стандартного типа 5HG.ZM-3 — это ключевой стандартный компонент механической блокировки, предназначенный для электрических шкафов (среднекоммутационных шкафов с выключателями, кольцевых сетевых устройств, комплектных трансформаторных подстанций и т.д.). Разработана специально для реализации взаимодействующей блокировки с целью предотвращения ошибочных операций между средней дверью шкафа, основным управляющим механизмом и тележкой-носителем, является важным элементом для обеспечения системы пяти мер безопасности электрооборудования и полностью соответствует общим техническим нормативам блокировки электрических шкафов в стране.

Изготовлена из высококачественной углеродистой стали марки 45# или нержавеющей стали 304, проходит многостадийную обработку: точная штамповка, гибка, удаление заусенцев, финишная обработка поверхности. Поверхность защищена цинкованием с пассивацией или электростатическим порошковым напылением, сочетая в себе высокую жесткость, сопротивление сдвигу, отличную коррозионную стойкость и устойчивость к солевому туману. Адаптируется к тяжелым промышленным и уличным условиям (высокая концентрация пыли, влажность, солевой туман), не подвержена деформации и коррозии при длительной эксплуатации. Размерные допуски, монтажные отверстия и ход взаимодействия пластины строго соответствуют отраслевым стандартам, обеспечивая точную совместимость со средними дверями, управляющими механизмами и тележками-носителями шкафов ведущих брендов. Устанавливается с помощью болтового крепления без дополнительной обработки и регулировки, что гарантирует удобство и высокую эффективность монтажа. Как серийный стандартный компонент, она может комбинироваться с блокировочными штоками, седлами и толкателями блокировки той же серии, удовлетворяя требованиям блокировки средних дверей различных моделей стандартных электрических шкафов.
Назначение и функцииОсновные функции взаимодействующей блокировки
- Тройная взаимодействующая блокировка для предотвращения ошибочных операций: глубоко интегрирована с основным управляющим механизмом шкафа и тележкой-носителем, реализуя логику тройной механической блокировки — невозможность перемещения тележки при включенном выключателе, невозможность открытия средней двери при нефиксированной тележке в рабочем/испытательном положении, невозможность включения выключателя при открытой средней двери. Коренным образом исключает нарушения эксплуатации, такие как выдвижение или заправка тележки под нагрузкой, случайное попадание в зоны с напряжением, и строго соответствует требованиям системы пяти мер безопасности электрооборудования.
- Усиленная защита трехточечной блокировкой: три блокировочные пластины выполнены по схеме распределенной симметричной компоновки, формируя с блокировочными штоками и седлами жесткую многоточечную блокировочную структуру. После блокировки общее сопротивление растяжению составляет ≥4,5 кН, а сопротивление сдвигу — ≥2,8 кН, что эффективно предотвращает вскрытие двери извне и защищает оборудование в критически важных зонах шкафа, таких как камера выключателя и камера шины.
- Наглядная обратная связь о состоянии: на концах пластин предусмотрены выступающие позиционные маркеры, которые в совокупности с индикацией на панели управления шкафа позволяют персоналу по эксплуатации визуально определять состояние взаимодействия между средней дверью и основным механизмом по выдвинутому или заправленному положению пластин, обеспечивая быструю диагностику эксплуатационных неисправностей оборудования и повышение эффективности технического обслуживания.
Вспомогательные функции адаптации
- Гибкая совместимость при монтаже: поддерживает прямое и обратное монтирование, совместима со средними дверями шкафов различной толщины, обеспечивает надежное крепление и простоту замены во время технического обслуживания, удовлетворяя требованиям серийной сборки шкафов и модернизации старого оборудования.
- Защита от воздействия окружающей среды: поверхностная защитная обработка эффективно защищает от влажности, солевого тумана и промышленной пыли на открытом воздухе; контактные поверхности пластин, участвующие в взаимодействии, отполированы и смазаны, гарантируя плавное возвратно-поступательное движение на протяжении всего срока эксплуатации и предотвращая отказ системы блокировки из-за коррозии или заедания.
- Стандартизация для снижения затрат и повышения эффективности: полностью соответствует отраслевым стандартам блокировки электрических шкафов, позволяет напрямую заменять традиционные нестандартные блокировочные пластины, сокращая ассортимент запасных частей на складе, повышая нормативность эксплуатационного управления шкафами и снижая долгосрочные затраты на техническое обслуживание.
Область примененияШироко используется для установки системы блокировки на средние двери средне압ных электроустановок напряжением 10 кВ/24 кВ/35 кВ, соответствующих отраслевым стандартам, включая среднекоммутационные шкафы с выключателями, кольцевые сетевые устройства, комплектные трансформаторные подстанции, комплектные распределительные устройства и другое электрооборудование. Типичные сценарии применения:
- Высоковольтные и низковольтные промышленных предприятий, городских сетей электроснабжения и торговых комплексов: используется для взаимодействующей блокировки между средней дверью, тележкой-носителем и выключателем, предотвращая электротравмы и повреждение оборудования, вызванные ошибочными операциями персонала.
- Уличные стандартизированные кольцевые сетевые устройства, распределительные пункты и комплектные трансформаторные подстанции: обеспечивает стабильную работу системы блокировки в условиях повышенной влажности, солевого тумана и высокой концентрации пыли, гарантируя безопасную эксплуатацию оборудования.
- Проекты стандартизированной модернизации старых шкафов: замена корродированных или заедших нестандартных блокировочных пластин, восстановление функций системы пяти мер безопасности шкафов и соответствие требованиям актуальных отраслевых нормативов безопасной эксплуатации.
