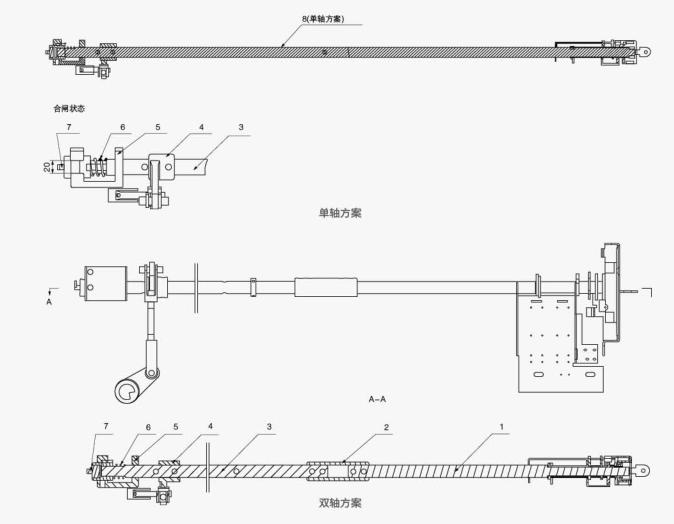

Схема сборки блокировочного устройства привода заземляющего выключателя (для привода с помощью рычажного механизма) 5HG.363.010.3
Специализированная схема сборки с коленчатым рычагом для устройства блокировки рабочего механизма заземляющего выключателя 5HG.363.010.3 — это стандартизированный технический документ по монтажу, разработанный специально для малогабаритных кольцевых сетевых устройств, газонаполненных шкафов и сре...
Описание
маркер
Специализированная схема сборки с коленчатым рычагом для устройства блокировки рабочего механизма заземляющего выключателя 5HG.363.010.3 — это стандартизированный технический документ по монтажу, разработанный специально для малогабаритных кольцевых сетевых устройств, газонаполненных шкафов и среднерамных высоковольтных распределительных шкафов с напряжением 12kV/24kV и шириной корпуса 400mm/500mm. Её основное назначение — регламентация базовых параметров монтажа, размерных допусков, способов соединения и логики взаимодействия данного устройства блокировки с механизмом передачи движения с легковесным коленчатым рычагом, гарантируя стабильное функционирование функции двусторонней принудительной блокировки между рабочим механизмом заземляющего выключателя и задней/ремонтной дверцей корпуса. Документ совместим с малогабаритными рабочими механизмами заземляющих выключателей серии 5HG/5YF, а также с легковесными коленчатыми рычагами и ведущими валами передачи движения малого диаметра. Он соответствует требованиям стандартов GB 3906, IEC 61439 к точности сборки блокировки, надежности передачи движения при малых нагрузках и безопасности эксплуатации, и является ключевым техническим руководством для производственного изготовления, монтажа и настройки на месте, а также для последующего обслуживания и ремонта малогабаритных корпусов.
