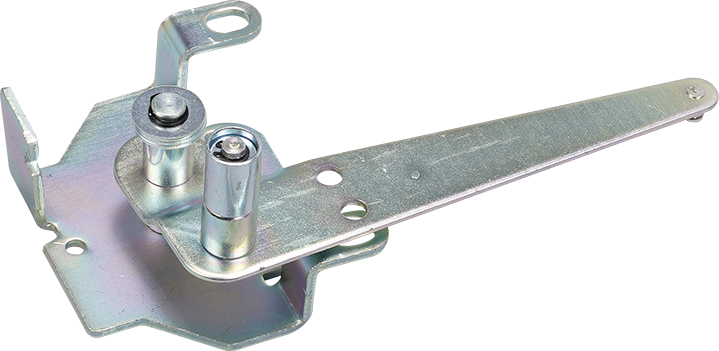

Схема установки устройства задвижки 5HG.320.012 (012.1) (шкаф среднего размещения шириной 800 мм)

Специализированная схема монтажа, разработанная для механизма подвижных створок 5HG.320.012(012.1) — это стандартизированный технический руководящий документ, предназначенный для среднерамных высоковольтных распределительных шкафов на напряжение 12kV с шириной корпуса 800mm. Основное назначение с...

Отправить заявку

Описание

маркер

Специализированная схема монтажа, разработанная для механизма подвижных створок 5HG.320.012(012.1) — это стандартизированный технический руководящий документ, предназначенный для среднерамных высоковольтных распределительных шкафов на напряжение 12kV с шириной корпуса 800mm. Основное назначение схемы — регламентация базовых параметров монтажа, размерных допусков, кинематических связей и логики взаимодействия данного механизма подвижных створок с камерой тележки, камерой шины и камерой кабелей корпуса. Это гарантирует реализацию функции изоляционной защиты с под напряжением элементами посредством механизма подвижных створок: при продвижении тележки створки открываются синхронно, при извлечении тележки створки закрываются автоматически. Схема совместима с исполнительными механизмами серии 5HG/5YF, специально разработанными для напряжения 12kV, а также с индивидуально подобранными среднегрузными приводными рычагами и точными блокировочными модулями для шкафов шириной 800mm. Она соответствует требованиям стандартов GB 3906, IEC 61439 к изоляционной защите и предотвращению ошибочных операций средневысоковольтных распределительных шкафов, и является ключевым техническим основанием для стандартизированного производства, монтажа и настройки на месте, эксплуатации и ремонта среднерамных шкафов шириной 800mm.

1. Основное назначение и область применения схемы

Основное назначение

Данная схема монтажа является специализированным техническим руководством для решения по сборке экономичного среднегрузного механизма подвижных створок в среднерамных шкафах шириной 800mm. В отличие от схем монтажа тяжеловесных механизмов подвижных створок, она учитывает особенности шкафов шириной 800mm — компактный внутренний объем корпуса, возможность установки тележек со средним номинальным током (до 2000A) и эксплуатацию в типовых промышленных распределительных условиях. Схема определяет относительные положения установки, зазоры в сопряжениях и требования к стандартизированному крепежу для основных узлов: корпуса механизма подвижных створок, среднегрузных приводных рычагов тележки, блоков синхронных легких тяговых стержней, оптимизированной уплотнительной сборки одностворчатых панелей и обычных точных триггеров ограничителя положения. Она также указывает координаты базовых поверхностей монтажа на стандартных поперечных балках корпуса, требования к соосности приводных узлов, технологию сборки однослойных высокоэффективных уплотнительных прокладок на створках и требования к повседневному обслуживанию. Все это обеспечивает синхронность, герметичность и экономичность работы створок при эксплуатации в условиях обычных нагрузок и средней частоты операций. Схема подходит для серийной сборки новых среднерамных шкафов шириной 800mm и низкозатратной модернизации механизмов подвижных створок в старых корпусах того же размера, и может быть напрямую использована как техническое основание для производственных работ и приемки готового оборудования.
