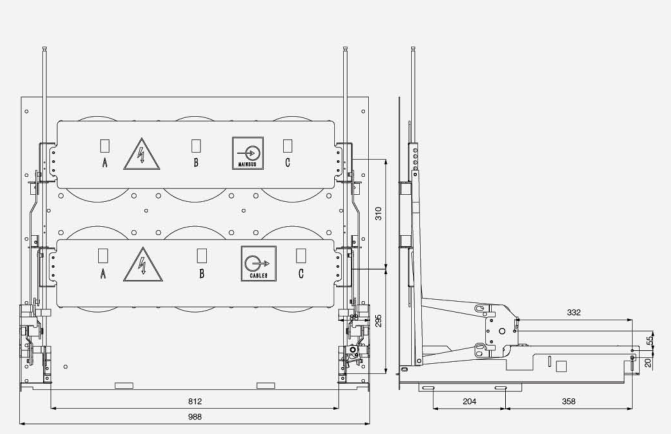

Схема установки устройства задвижки 5HG.320.011 (шкаф среднего размещения шириной 1000 мм)

Специализированная схема монтажа, разработанная для механизма подвижных створок 5HG.320.011 — это стандартизированный технический руководящий документ, предназначенный для среднерамных высоковольтных распределительных шкафов на напряжение 12kV/24kV с шириной корпуса 1000mm. Основное назначение сх...

Отправить заявку

Описание

маркер

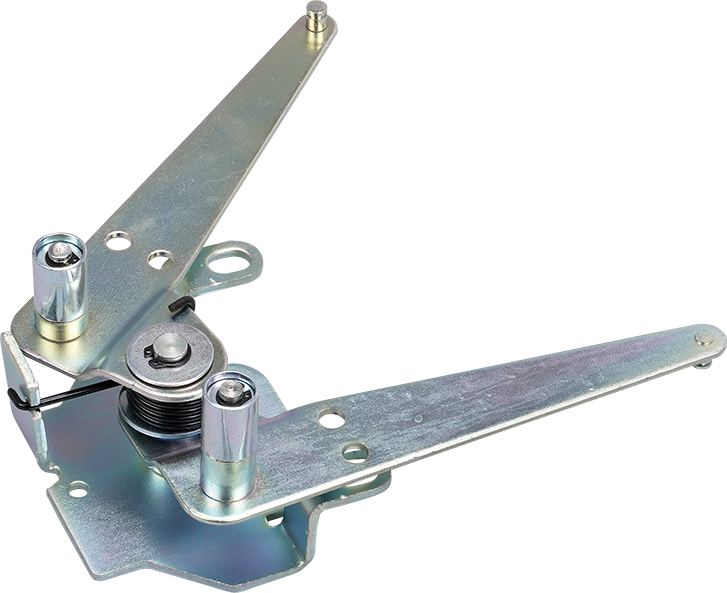

Специализированная схема монтажа, разработанная для механизма подвижных створок 5HG.320.011 — это стандартизированный технический руководящий документ, предназначенный для среднерамных высоковольтных распределительных шкафов на напряжение 12kV/24kV с шириной корпуса 1000mm. Основное назначение схемы — регламентация базовых параметров монтажа, размерных допусков, кинематических связей и логики взаимодействия данного механизма подвижных створок с камерой тележки, камерой шины и камерой кабелей корпуса. Это гарантирует реализацию функции изоляционной защиты с под напряжением элементами посредством механизма подвижных створок: при продвижении тележки створки открываются синхронно, при извлечении тележки створки закрываются автоматически. Схема совместима с исполнительными механизмами серии 5HG/5YF соответствующего класса напряжения, а также со специальными тяжеловесными приводными рычагами и высоковольтными высокоточными блокировочными модулями для шкафов шириной 1000mm. Она соответствует требованиям стандартов GB 3906, IEC 61439 к изоляционной защите и предотвращению ошибочных операций средне- и высоковольтных распределительных шкафов, и является ключевым техническим основанием для производственной сборки, настройки на месте, эксплуатации и ремонта среднерамных шкафов шириной 1000mm.

1. Основное назначение и область применения схемы

Основное назначение

Данная схема монтажа является специализированным техническим руководством для решения по сборке тяжеловесного механизма подвижных створок для всех классов напряжения в среднерамных шкафах шириной 1000mm. В отличие от схем монтажа механизмов подвижных створок для узких корпусов и корпусов низкого класса напряжения, она учитывает особенности шкафов шириной 1000mm — большой внутренний объем корпуса, возможность установки тележек с сверхбольшим номинальным током (до 5000A) и необходимость долгосрочной стабильной работы. Схема определяет относительные положения установки, зазоры в сопряжениях и нормы крепления сверхпрочными элементами для основных узлов: корпуса механизма подвижных створок, тяжеловесных приводных рычагов тележки, блоков синхронных жестких изолирующих тяговых стержней, уплотнительной сборки двойных усиленных створок и высоковольтных высокоточных триггеров ограничителя положения. Она также указывает координаты базовых поверхностей монтажа на усиленных изолирующих поперечных балках корпуса, требования к соосности приводных узлов, технологию сборки двойных изолирующих уплотнительных прокладок на створках и требования к антикоррозионной обработке и смазке для эксплуатации во всех режимах работы. Все это обеспечивает синхронность, герметичность и изоляционную безопасность работы створок при эксплуатации в условиях напряжения 12kV/24kV и высоких нагрузок. Схема подходит для стандартизированной серийной сборки новых среднерамных шкафов шириной 1000mm и модернизации механизмов подвижных створок в старых корпусах того же размера, и может быть напрямую использована как техническое основание для производственных работ и приемки готового оборудования.
