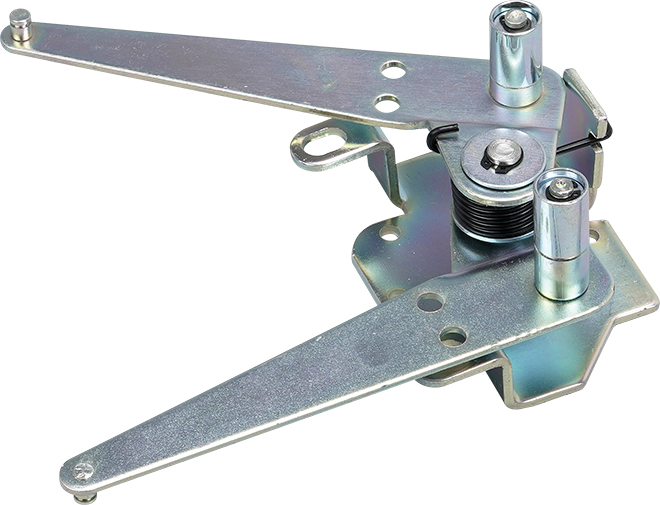

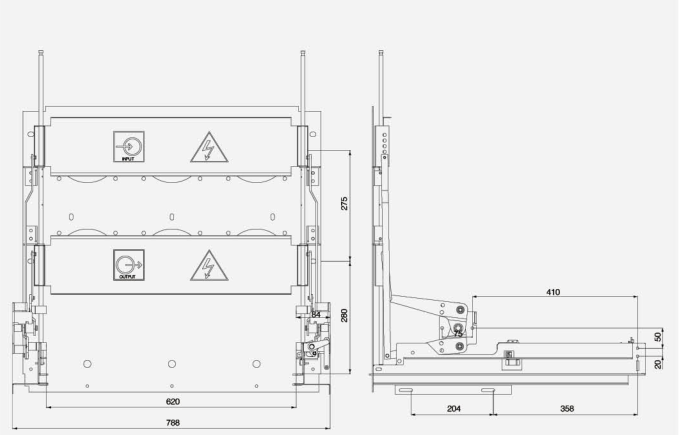

Схема установки устройства задвижки 5HG.320.010 (шкаф среднего размещения шириной 800 мм)
Специализированная схема монтажа, разработанная для механизма подвижных створок 5HG.320.010 — это стандартизированный технический руководящий документ, предназначенный для среднерамных высоковольтных распределительных шкафов на напряжение 12kV с шириной корпуса 800mm. Основное назначение схемы — ...
Описание
маркер
Специализированная схема монтажа, разработанная для механизма подвижных створок 5HG.320.010 — это стандартизированный технический руководящий документ, предназначенный для среднерамных высоковольтных распределительных шкафов на напряжение 12kV с шириной корпуса 800mm. Основное назначение схемы — регламентация базовых параметров монтажа, размерных допусков, кинематических связей и логики взаимодействия данного механизма подвижных створок с камерой тележки, камерой шины и камерой кабелей корпуса. Это гарантирует реализацию функции изоляционной защиты с под напряжением элементами посредством механизма подвижных створок: при продвижении тележки створки открываются синхронно, при извлечении тележки створки закрываются автоматически. Схема совместима с исполнительными механизмами серии 5HG/5YF, специально разработанными для напряжения 12kV, а также со стандартными тяжеловесными приводными рычагами и обычными высокоточными блокировочными модулями для шкафов шириной 800mm. Она соответствует требованиям стандартов GB 3906, IEC 61439 к изоляционной защите и предотвращению ошибочных операций средневысоковольтных распределительных шкафов, и является ключевым техническим основанием для стандартизированного производства, монтажа и настройки на месте, эксплуатации и ремонта среднерамных шкафов шириной 800mm.
1. Основное назначение и область применения схемы
Основное назначение
