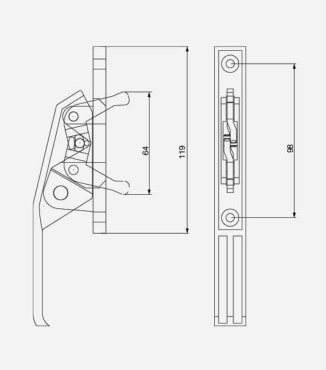

Тяговый замок LS05-01

Характеристика деталиТяговый замок LS05-01 — это взаимодействующий компонент механической блокировки, предназначенный для электрических шкафов (среднекоммутационных шкафов с выключателями, кольцевых сетевых устройств, комплектных трансформаторных подстанций и т.д.). Разработан специально для ре...

Отправить заявку

Описание

маркер

Характеристика деталиТяговый замок LS05-01 — это взаимодействующий компонент механической блокировки, предназначенный для электрических шкафов (среднекоммутационных шкафов с выключателями, кольцевых сетевых устройств, комплектных трансформаторных подстанций и т.д.). Разработан специально для реализации взаимодействующей разблокировки/блокировки между дверями шкафа (средняя/нижняя дверь), блокировочными пластинами, штоками и управляющими механизмами. Является важным вспомогательным компонентом для обеспечения системы пяти мер безопасности электрооборудования, полностью соответствующим общим техническим нормативам блокировки электрических шкафов в стране.

Изготовлен из армированного полиамида PA66 (или нержавеющей стали 304), проходит точную инжекционную формовку (или штамповку). Поверхность обработана для повышения износостойкости и устойчивости к старению, сочетая в себе высокую прочность, ударную вязкость, отличную изоляционную способность, коррозионную стойкость и устойчивость к солевому туману. Адаптируется к промышленным и уличным условиям (высокая концентрация пыли, влажность, солевой туман), не подвержен деформации, разрушению и старению при длительной эксплуатации. Размеры, монтажные интерфейсы и ход взаимодействия тягового замка строго соответствуют отраслевым стандартам, обеспечивая точную совместимость с блокировочными пластинами, штоками и управляющими механизмами шкафов ведущих брендов. Устанавливается по схеме комбинированного крепления «фиксатор + болт» без дополнительной обработки и регулировки, что гарантирует удобство и высокую эффективность монтажа. Как серийный стандартный компонент, он может комбинироваться с блокировочными пластинами, седлами и толкателями блокировки серии 5HG.ZM, удовлетворяя требованиям взаимодействующей разблокировки/блокировки дверей различных моделей стандартных электрических шкафов.
Назначение и функцииОсновные функции взаимодействующей блокировки
- Взаимствующая разблокировка/блокировка: глубоко интегрирован с блокировочными пластинами, штоками и управляющими механизмами шкафа, реализуя логику двусторонней механической блокировки — «при блокировке пластины тяговый замок невозможно потянуть», «при натяжении тягового замка пластина разблокируется». Гарантирует, что разблокировка двери с помощью тягового замка возможна только при соблюдении условий разблокировки (например, тележка находится в положении, выключатель отключен и т.д.). Коренным образом исключает несанкционированные операции и нарушения, такие как разблокировка двери при включенном нагрузочном токе, и строго соответствует требованиям системы пяти мер безопасности электрооборудования.
- Усиленная защита против растяжения: конструкция тягового замка выполнена по схеме монолитной формовки, после блокировки общее сопротивление растяжению составляет ≥3 кН. Эффективно противостоит принудительному натяжению извне, защищая оборудование в критически важных зонах внутри шкафа.
- Наглядная обратная связь о состоянии: на ручке тягового замка предусмотрен выступающий позиционный маркер, который в совокупности с индикацией на панели управления шкафа позволяет персоналу по эксплуатации визуально определять состояние взаимодействия между дверью, блокировочными пластинами и управляющим механизмом по выдвинутому или заправленному положению тягового замка, обеспечивая быструю диагностику эксплуатационных неисправностей оборудования и повышение эффективности технического обслуживания.
Вспомогательные функции адаптации
- Гибкая совместимость при монтаже: поддерживает прямое и обратное монтирование, совместим с дверями шкафов различной толщины, обеспечивает надежное крепление и простоту замены во время технического обслуживания, удовлетворяя требованиям серийной сборки шкафов и модернизации старого оборудования.
- Защита от воздействия окружающей среды: поверхностная защитная обработка эффективно защищает от влажности и солевого тумана на открытом воздухе; контактные поверхности тягового замка, участвующие в взаимодействии, смазаны, гарантируя плавное возвратно-поступательное движение на протяжении всего срока эксплуатации и предотвращая отказ системы блокировки из-за старения или коррозии.
- Стандартизация для снижения затрат и повышения эффективности: полностью соответствует отраслевым стандартам блокировки электрических шкафов, позволяет напрямую заменять традиционные нестандартные тяговые замки, сокращая ассортимент запасных частей на складе, повышая нормативность эксплуатационного управления шкафами и снижая долгосрочные затраты на техническое обслуживание.
Область примененияШироко используется для установки системы взаимодействующей разблокировки/блокировки дверей средне압ных электроустановок напряжением 10 кВ/24 кВ/35 кВ, соответствующих отраслевым стандартам, включая среднекоммутационные шкафы с выключателями, кольцевые сетевые устройства, комплектные трансформаторные подстанции, комплектные распределительные устройства и другое электрооборудование. Типичные сценарии применения:
- Высоковольтные и низковольтные промышленных предприятий и торговых комплексов: используется для взаимодействующей разблокировки/блокировки между дверями шкафа, блокировочными пластинами и управляющими механизмами, предотвращая случайное попадание персонала в кабельную камеру и исключая безопасные инциденты.
- Уличные электроэнергетические установки, такие как стандартизированные кольцевые сетевые устройства и распределительные пункты: обеспечивает стабильную работу системы блокировки в условиях повышенной влажности и солевого тумана, гарантируя безопасность эксплуатации и обслуживания оборудования.
- Проекты стандартизированной модернизации старых шкафов: замена корродированных или заедших нестандартных тяговых замков, восстановление функций системы пяти мер безопасности шкафов и соответствие требованиям отраслевых нормативов безопасности электрооборудования.
