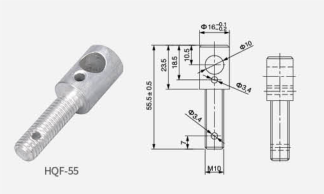

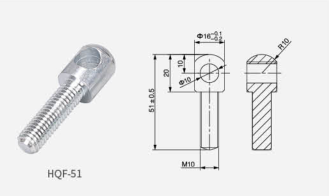

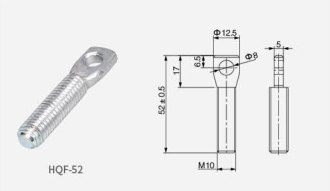

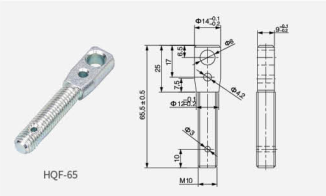

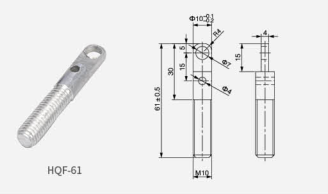

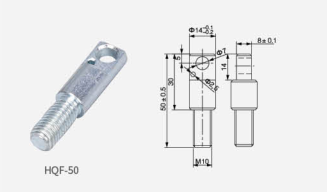

Устройство шпильки для опломбировки навесного замка на задней двери

Конструкция со шпилькой для навесного замка с пломбой на задней двери — это специализированный металлический узел против несанкционированного вмешательства, предназначенный для электрошкафов высоковольтного распределения, кольцевых сетевых устройств, комплектных трансформаторных подстанций и друг...

Отправить заявку

Описание

маркер

Конструкция со шпилькой для навесного замка с пломбой на задней двери — это специализированный металлический узел против несанкционированного вмешательства, предназначенный для электрошкафов высоковольтного распределения, кольцевых сетевых устройств, комплектных трансформаторных подстанций и других электрооборудований. Его основное назначение — обеспечить фиксацию навесного замка и пломбирование на задней двери электрошкафа. Относится к стандартным безопасным приспособлениям для электрошкафов напряжением 10 кВ–35 кВ, сочетает в себе функции опоры для установки замка и возможности отслеживания технического обслуживания, и является ключевым элементом, гарантирующим защиту от кражи, исключающим несанкционированное открытие задней двери и обеспечивающим возможность отслеживания ответственности за выполненные операции.

1. Основное назначение и область применения

Основное назначениеРазработан специально для задних дверей высоковольтных шкафов и интегрирует две функции: фиксацию шпилькой и защиту пломбой:
1. Выступает в роли специализированной базы для установки навесного замка; за счет крепежной конструкции из шпильки и гайки обеспечивает стабильную опору для распределения нагрузки замка, предотвращая его смещение или выпадение под воздействием вибрации электрошкафа или внешних попыток взлома.
2. Ближе к шпильке предусмотрено стандартное отверстие для пломбы; после блокировки замка через него можно продеть пломбную проволоку для завершения пломбирования, формируя двойную линию защиты от вскрытия «замок + пломба». Несанкционированным лицам невозможно произвести бесповрежденное открытие, что соответствует требованиям к безопасному управлению «закрытие на ключ и размещение таблички» в процессе технического обслуживания электроустановок.
3. После установки конструкция не влияет на герметичную структуру двери; в сочетании с уплотнительной резиной двери удовлетворяет требования к классу защиты электрошкафа IP30 и выше, препятствуя попаданию пыли внутрь.
Область применения
- Сценарий для внутренних счетных/защитных шкафов: задние двери среднекоммутационных шкафов (например, модель KYN28-12) и счетных шкафов в промышленных распределительных камерах и подстанциях; рекомендуется выбирать вариант из углеродистой стали с цинковым покрытием, так как он экономически выгоден и удовлетворяет обычным требованиям по защите от вскрытия.
- Сценарий для обычных уличных условий: задние двери комплектных трансформаторных подстанций и уличных кольцевых сетевых устройств; рекомендуется выбирать вариант из нержавеющей стали 304, который обладает устойчивостью к влажности и слабому солевому туману, предотвращая коррозию шпильки и выход конструкции из строя.
- Сценарий для особых условий с высокой коррозионностью: задние двери электрошкафов в химических парках и прибрежных зонах с интенсивным солевым туманом; необходимо выбирать вариант из нержавеющей стали 316, который повышает устойчивость к кислотам, щелочам и коррозии, продлевая срок службы конструкции.
