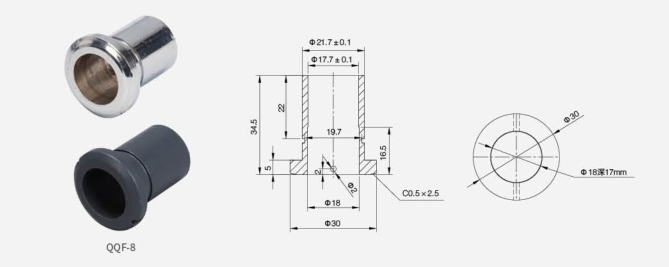

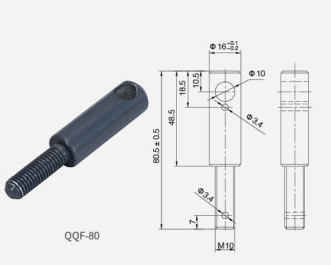

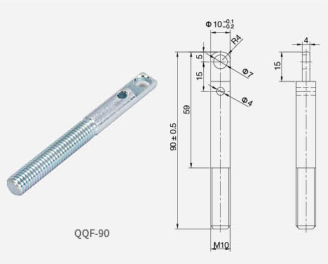

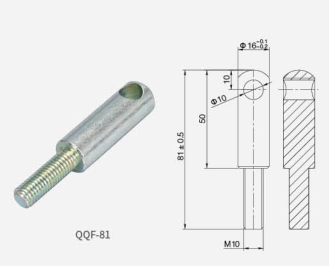

Устройство шпильки для опломбировки навесного замка на передней двери

Устройство шпильки для опломбировки навесного замка на передней двери

Конструкция со шпилькой для навесного замка с пломбой на передней двери — это специализированный металлический узел против несанкционированного вмешательства, предназначенный для электрошкафов высоковольтного распределения, кольцевых сетевых устройств, комплектных трансформаторных подстанций и др...

Отправить заявку

Описание

маркер

Конструкция со шпилькой для навесного замка с пломбой на передней двери — это специализированный металлический узел против несанкционированного вмешательства, предназначенный для электрошкафов высоковольтного распределения, кольцевых сетевых устройств, комплектных трансформаторных подстанций и других электрооборудований. Его основное назначение — обеспечить жесткую фиксацию навесного замка и пломбирование на передней двери электрошкафа. Относится к стандартным безопасным приспособлениям для электрошкафов напряжением 10 кВ–35 кВ, сочетает в себе стабильность установки замка и возможность отслеживания операций технического обслуживания, и является ключевым элементом, гарантирующим защиту от кражи, исключающим несанкционированное открытие передней двери и реализующим нормы управления «закрытие на ключ и размещение таблички» при техническом обслуживании электроустановок.

1. Основное назначение и область применения

Основное назначениеРазработан специально для передних дверей высоковольтных шкафов и интегрирует две ключевые функции: высокопрочную фиксацию и двойную защиту от вскрытия:
1. Выступает в роли специализированной базы для установки навесного замка; использует интегрированную сварную конструкцию из шпильки и основания, обеспечивая стабильную опору для распределения нагрузки замка, способную сопротивляться внешним попыткам взлома и вибрациям во время работы электрошкафа, предотвращая смещение или выпадение замка и гарантируя надежность блокировки передней двери.
2. Ближе к шпильке предусмотрено стандартизированное отверстие для пломбы; после закрытия замка пломбная проволока может одновременно продеваться через отверстие в язычке замка и отверстие для пломбы в конструкции, а после прессовки пломбы формируется двойная защита «физическая блокировка замком + отслеживание через пломбу от вскрытия». Несанкционированным лицам невозможно произвести бесповрежденное открытие, что соответствует требованиям к отслеживанию ответственности за операции технического обслуживания электроустановок.
3. Конструкция выполнена по технологии врезного монтажа; после установки она находится вровень с поверхностью передней двери, не влияет на герметичную структуру двери. В сочетании с уплотнительной резиной двери она удовлетворяет требованиям к классу защиты электрошкафа IP30 и выше, эффективно препятствуя попаданию пыли внутрь электрошкафа.
Область применения
- Сценарий для внутренних условий с регулярными инспекциями и обслуживанием: передние двери среднекоммутационных шкафов (например, модель KYN28-12), счетных шкафов и защитных шкафов в промышленных распределительных камерах и подстанциях; рекомендуется выбирать вариант из углеродистой стали с цинковым покрытием, так как он экономически выгоден и удовлетворяет обычным требованиям по защите от вскрытия и фиксации.
- Сценарий для обычных уличных условий: передние двери комплектных трансформаторных подстанций и уличных кольцевых сетевых устройств; рекомендуется выбирать вариант из нержавеющей стали 304, который обладает устойчивостью к влажности и слабому солевому туману, предотвращая коррозию шпильки и выход конструкции из строя.
- Сценарий для особых условий с высокой коррозионностью: передние двери электрошкафов в химических парках и прибрежных зонах с интенсивным солевым туманом; необходимо выбирать вариант из нержавеющей стали 316, который усиливает устойчивость к кислотам, щелочам и коррозии, продлевая срок службы конструкции и адаптируя ее к тяжелым промышленным условиям.
