Описание

маркер

Технические параметры

Постоянный ток: 220 В (380 В)Переменный ток: 110 ВНоминальный ток: 10 А и 20 АБуквенные обозначения: Z – розетка, T – вилка

Новый стандартный тип (конструкция третьего поколения)

Используется внешний вид вторичного разъема второго поколения, крепление винтовое, с функцией испытаний и функцией индикатора (один размыкательный, один замыкательный контакт). При подключении вторичного разъема подается питание, первичный разъем размыкается, медные шины вилки остаются открытыми. (Дополнительно улучшена ровность штамповочных соединений медных шин, повышена эстетическая привлекательность изделия). Недостаток: невысокий уровень изоляции медных шин вилки.
Конструктивные особенности:

A. Строгий контроль внешнего вида, повышение эстетической привлекательности изделия, оптимизация стыков между секциями.

B. Розетка крепится винтами по бокам центральной части, добавлена правая крышка розетки. Процесс изготовления металлического держателя оптимизирован, что полностью устраняет погрешности размеров установки верхней и нижней частей розетки, строго соблюдается допуск ± 0,2 мм. Это решает проблему высокого трения между розеткой и вилкой, улучшает силу контакта при подключении с выдвижным механизмом и ручным тяговым механизмом.

C. Устранена проблема неправильной установки металлического держателя вилки (лицевая/обратная сторона), дополнительно повышена эстетическая привлекательность изделия.
Торговая марка изделия: новый вторичный разъем имеет черные надписи на белом фоне, маркировка покрыта пленкой, что снижает вероятность повреждения маркировки при эксплуатации.
В пластиковую часть розетки добавлено устройство автоматического возврата стальной пластины, улучшена сила возврата медной пластины, обеспечивая более надежный электрический контакт стальной пластины.
Металлический держатель производится по технологии прогрессивного штампования, может быть адаптирован под размеры отверстий для установки различных производителей шкафов. Примечание: Расстояние между направляющими штифтами 06 соответствует стандарту нашей компании и не подлежит изменению.

Технические характеристики комплектующих вторичного разъема

Пластик: ABS, черный цвет, класс горючести V1Металлический держатель: Листовая сталь SPCC (Япония)Электрические стальные детали: Латунь H62, покрытие цинковое с голубовато-белым пассивированием; по требованию – никелирование или сереброшениеОстальные винты – стандартные комплектующие стороннего производства, все с сереброшением

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

Разъем задний европейского типа HJ-24 кВ 630 А

Подробнее 🡥

Коробка контактов для компоновочного шкафа CH3-24 кВ/250 (2000~2500 А) (с возможностью экранирования)

Коробка контактов для компоновочного шкафа CH3-24 кВ/250 (2000~2500 А) — это внутриквартирный выс...

Подробнее 🡥

Тяговый замок LS05

Характеристика деталиТяговый замок LS05 — это ключевой компонент механической блокировки, предназ...

Подробнее 🡥

Коробка контактов для компоновочного шкафа CH3-10Q/208 (1600~2000 А)

Коробка контактов для компоновочного шкафа CH3-10Q/208 (1600~2000 А) — это внутриквартирный высок...

Подробнее 🡥

Внешние размеры и комплектующие для сборки штанги 5HG.233.030.1

Сборка штанги 5HG.233.030.1 — это ключевой специализированный компонент механической передачи дви...

Подробнее 🡥

Нейлоновые винты (взрывобезопасные винты) 5HG.364.010

Нейлоновые винты (защита от взрывов) 5HG.364.010 — это специализированные изолирующие взрывобезоп...

Подробнее 🡥

Концевой выключатель

Концевой выключатель (англ.: Limit Switch) — это автоматическое управляющее электротехническое ус...

Подробнее 🡥

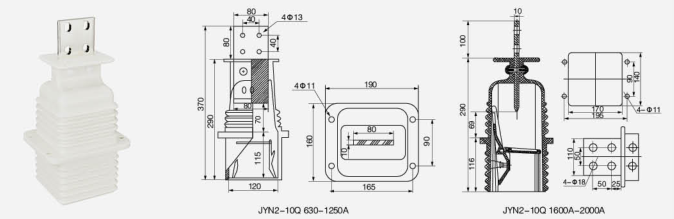

Коробка контактов JYN2-10Q 630А–1250А
